過去の記事の画像更新にあわせて…アカデミー社(韓国) コッキングガン「ワルサー TPH」関連、 サニーインターナショナル版(ハンマー加工版)とセキトー版(無加工版)…(2011.08.03 カスタム・エアーガン・模型・散財)

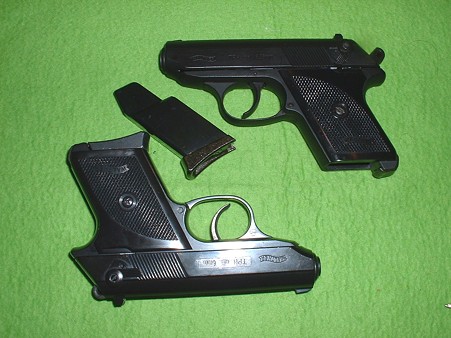

アカデミー(韓国) コッキングガン「ワルサー TPH」 サニーインターナショナル版(加工版 上)、セキトー版(無加工 下

上画像…手持ち アカデミー社 (韓国) コッキングガン「ワルサー TPH」から、 サニーインターナショナル版(加工版 上)、セキトー版(無加工 下)

過去の記事の画像更新にあわせて…アカデミー コッキングガン「ワルサー TPH」関連、 サニーインターナショナル版(ハンマー加工版)とセキトー版(無加工版)

 以前紹介した手持ち アカデミー社 コッキングガン「ワルサー TPH」は画像は画素が粗かったこともあり、今回整備ををかねて再撮影をした。

○アカデミー(韓国) コッキングガン「ワルサー TPH」(加工有) サニーインターナショナル 輸入版
アカデミー(韓国) コッキングガン「ワルサー TPH」(加工有) サニーインターナショナル 輸入版 右側面 Doburoアカデミー(韓国) コッキングガン「ワルサー TPH」(加工有) サニーインターナショナル 輸入版 左側面 Doburo

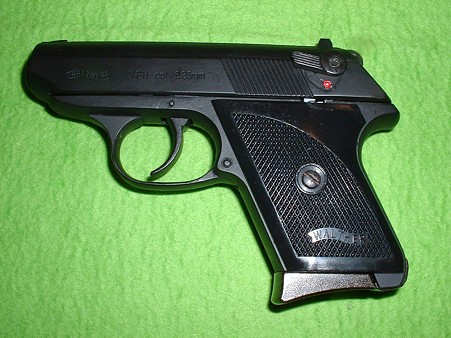

上左画像…アカデミー(韓国) コッキングガン「ワルサー TPH」(加工部有) サニーインターナショナル 輸入版 右側面
上右画像…アカデミー(韓国) コッキングガン「ワルサー TPH」(加工部有) サニーインターナショナル 輸入版 左側面

○アカデミー(韓国) コッキングガン「ワルサー TPH」(無改造) セキトー 輸入版
アカデミー(韓国) コッキングガン「ワルサー TPH」(無改造) セキトー 輸入版 右側面 Doburoku-TAOアカデミー(韓国) コッキングガン「ワルサー TPH」(無改造) セキトー 輸入版 左側面 Doburoku-TAO

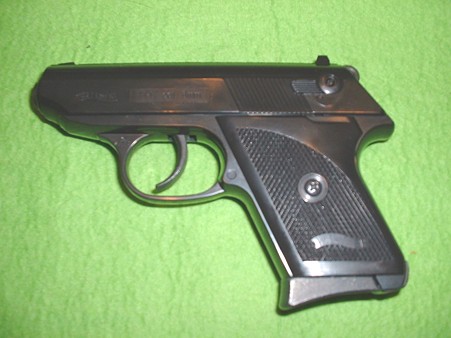

上左画像…アカデミー(韓国) コッキングガン「ワルサー TPH」(無改造) セキトー 輸入版 右側面
上右画像…アカデミー(韓国) コッキングガン「ワルサー TPH」(無改造) セキトー 輸入版 左側面

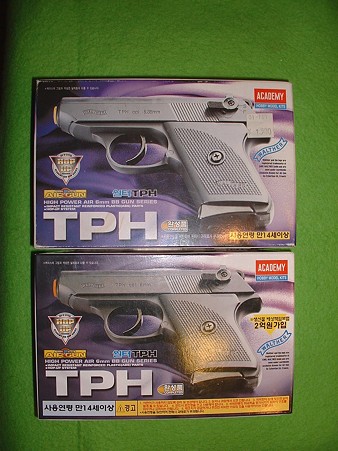

アカデミー(韓国) コッキングガン「ワルサー TPH」 外箱、 サニーインターナショナル版(加工版 上)、セキトー版(無 左画像…アカデミー コッキングガン「ワルサー TPH」 外箱比較、「サニーインターナショナル」初回輸入版(上)と 「セキトー」社 輸入版(下)

 アカデミー コッキングガン「ワルサー TPH」 は、輸入代理店が変わった事で初回に扱った「サニーインターナショナル」版と 「セキトー」社 輸入版が存在している。
この2社の輸入版だが、輸入販売時期も違うが(「サニーインターナショナル」廃業後 「セキトー」が輸入代理店になった)外箱の印刷も微妙に違うが、銃そのものも、仕様や構造が微妙に違っている。
 外見でも判る違いは2点…
なお画像の手持ち「サニーインターナショナル」版は細部を少し加工している。「サニーインターナショナル」版の無加工状態は外箱の写真参照(日本国内販売Ver.のバレルは黒)

1、…「サニーインターナショナル」版のセフティーは、スライド(実銃と同じ位置)にあり機能している。
「セキトー」社輸入版は、スライドのセフティーレバーは単なるモールドになり、フレーム右側面でトリガーを直接ロックする方式に変わっている。

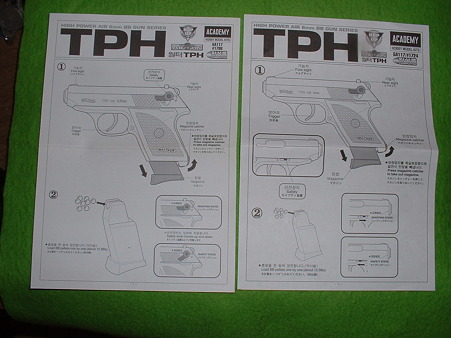

 下画像…アカデミー コッキングガン「ワルサー TPH」 付属説明書比較。「サニーインターナショナル」初回輸入版(左)と 「セキトー」社 輸入版(右)
アカデミー「TPH」取り扱い説明書比較 サニー版(左)セキトー版(右) Doburoku-TAO


2、…セフティーの仕様変更のみならず、口径表示など刻印が変更されている。
注意…下画像の「サニーインターナショナル」版のスライドはエジェクションポート部分とセフティー部分を加工している。

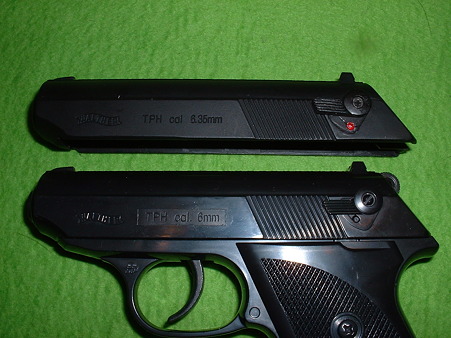

アカデミー(韓国) コッキングガン「ワルサー TPH」 スライド比較 〔右側面〕 加工版 (上)と無加工(下)Doburアカデミー(韓国) コッキングガン「ワルサー TPH」 スライド比較 〔左側面〕 加工版 (上)と無加工(下)Dobur

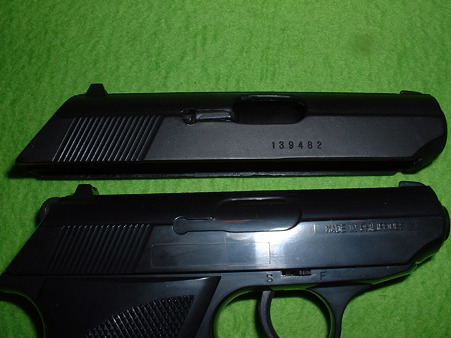

上左画像…「ワルサー TPH」 右側面スライド比較 「サニーインターナショナル」初回輸入版〔加工〕(上)と「セキトー」社 輸入版無加工(下)
上右画像…「ワルサー TPH」 左側面スライド比較 「サニーインターナショナル」初回輸入版〔加工〕(上)と「セキトー」社 輸入版無加工(下)

画像の手持ちの「サニーインターナショナル」版〔加工〕は次のとうり。

1、バネで前後に動く(回転する)だけのハンマーに対し、シアー部に真鍮板を加工した「L型」部品を「ねじ留め」する事で、「シングルアクション」を再現した。
これは分解し、ハンマーにスリットが切ってあったから思いついた加工。(下 左画像参照)
なお、左画像の「ポンプ部の切り欠き」は、セフティーレバーの移動範囲を稼ぐための加工を行った結果。また、両者を比較してほしい、セフティーが移動した「セキトー」社版では ポンプのシアーを直接ロックするパーツがつけられていない
 ところで、先にアカデミーが販売した「ワルサー PPK/S」で「シングルアクション」が再現されていた事を思えば、設計段階で「シングルアクション」を再現する予定だったのではないだろうか…

アカデミー「ワルサー TPH」 サニーインターナショナル 輸入版 ハンマー関連加工部Doburoku-TAOアカデミー(韓国) コッキングガン「ワルサー TPH」(無改造) セキトー 輸入版 ハンマー関連Doburoku-TAO

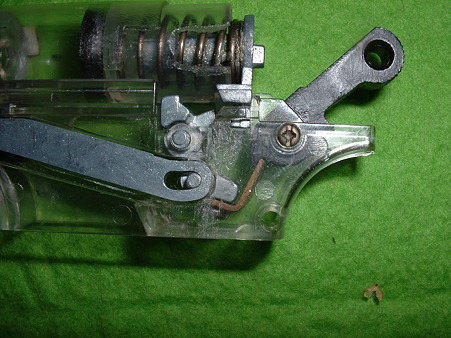

上左画像…アカデミー「ワルサー TPH」 サニーインターナショナル 輸入版 ハンマー関連(インナーフレーム 加工部あり)

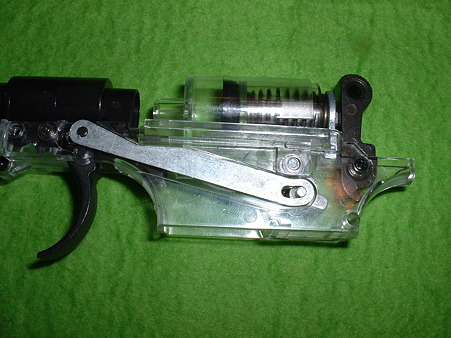

上右画像…アカデミー「ワルサー TPH」 セキトー 輸入版 ハンマー関連((インナーフレーム 無改造)


2、スライド上でライブの「セフティーレバー」の移動範囲の変更。

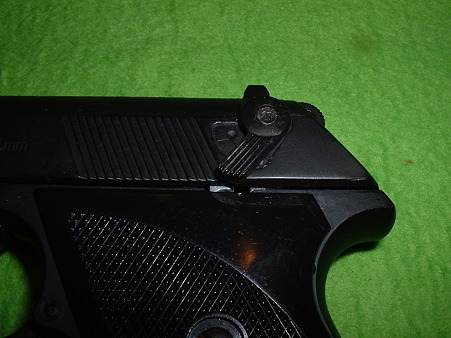

アカデミー「ワルサー TPH」 サニーインターナショナル 輸入版 セフティー部加工 Doburoku-TAO 左画像…アカデミー「ワルサー TPH」 サニーインターナショナル 輸入版 セフティー部加工部分

 「セフティーレバー」の移動実銃を模した移動量に変更した。結果としてポンプのパーツを切り欠いて対応した(上の左側画像参考)。
また、「サニーインターナショナル」社が輸入した初期製品は、実物とは逆に「セフテイーレバーがスライド左側面」の「扇方の台座」に乗っかる形式。
スライド内にはポンプが内臓されているため、スライド左側面には「扇方の穴」を開ける事はできない。
考えた挙句 スライド側面の「扇方の台座」を削り飛ばし、厚さ0.5mm プラ板に「扇方の穴をあけ」貼り付けた。
 厳密には前後でスライドの厚みが変わるが、左側面から見るだけならば違和感はないだろうと、目の錯覚を利用した。


3、「エジェクションポート」の開口

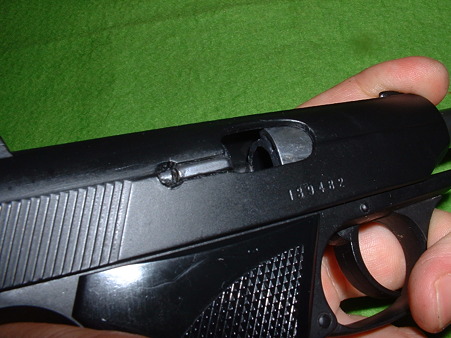

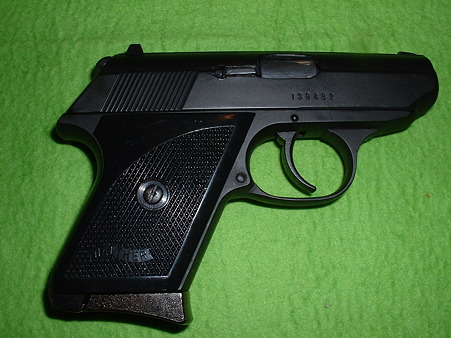

アカデミー「ワルサー TPH」 サニーインターナショナル 輸入版 エジェクションポート 加工部 Doburoku-TAO 左画像…アカデミー「ワルサー TPH」 サニーインターナショナル 輸入版 エジェクションポート 加工部部分。
 エジェクションポートを開口した。それにあわせ、ダミーの「エキストラクタ」ーと「エキストラクター プランシャー」をタミヤのプラ材でつくって接着した。




4、「トリガー ガード部」のモールド追加。

アカデミー「ワルサー TPH」 サニーインターナショナル 輸入版 トリガーガード加工部Doburoku-TAO 左画像…アカデミー「ワルサー TPH」 サニーインターナショナル 輸入版 トリガーガード加工部

フレームと一体の「トリガーガード」に対し、フレームに部品分割の溝を掘る事で「別パーツの雰囲気」を狙った。




小ネタ…TPHの形状について。
 形状から「TPH」を「PPK」と同系列の銃として分類している人が多い(2010年の マルシン「PPK」モデルガン関連について語る方々)。
ところで「TPH」のダブルアクション機構は「トリガー バー」でハンマーを直接引っ掛ける方式。
これに対し、「PPK」はトリガーバーでシアーを回転(反時計方向)させる事で、ハンマーを起こす方式。
したがって、両者は外見は似通っているが「機構的に別物」。
なので外見だけで「PPK」系と「TPH」を同系列機種扱いする事は適切ではない。

 ところで 「TPH」はポケットオート「M9」の戦後改良型「TP」の後継機種で、軍用ではなく民間販売用の用の商品。
なぜ「PPK」に似せた形状で「ダブルアクション」搭載なのだろうか?
 今回、Doburoku-TAOの手持ち資料では「TPH」が60年代に発売されたことが判ったが、正式な開発理由や発売年を調べる事はできなかった。
「PPK」に似せた形状を選んだ理由で思い出した事例が、昔 「Gun」誌で読んだ「S&W M29」の販売でおきた現象。
「S&W M29」はその特殊なカートリッジゆえ、発売当初は売れ行きが悪かったそうだ。それが映画「ダーティーハリー」の公開後から「映画を見た人びと」からの注文が増え、それをきっかけに商業的な成功を得たそうな…。
同じような例として、「ベレッタ 92F」や「グロック」の映画での露出度の高さの理由の説明記事を読んだ記憶がある。
その事から「TPH」の形状が「PPK」に似ているのは、映画「007」シリーズの成功が背景にあるのではないだろうか?
「PPK」を買えない人のための「PPKもどき」を狙ったデザインではないのだろうか?
まぁ、裏づけ資料(ワルサー社の記録)のない状況では、想像するしかないのだが…(笑


おまけ

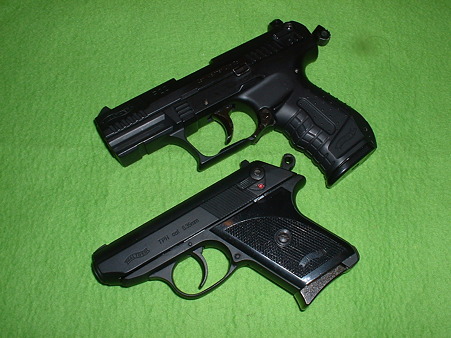

下画像…アカデミー社の「TPH」同様、ハンマーのシングルアクションを再現した アカデミー社の「P-22」

アカデミー(韓国) コッキングガン「ワルサー TPH」「ワルサー P22」 Doburoku-TAO
